واحدة من أبرز الشركات المصنعة والموردة لصمام تخفيف الضغط Atos في الصين. نرحب بكم ترحيبا حارا في صمام تخفيف الضغط Atos بالجملة للبيع هنا من مصنعنا. إذا كان لديك أي استفسار حول قائمة الأسعار والاقتباس، فلا تتردد في مراسلتنا عبر البريد الإلكتروني.
نظرة عامة على المنتج
▔▔تمثل سلسلة صمامات تخفيف الضغط من Atos حلول التحكم في الضغط ذات الأداء العالي والتناسب والمباشر-والمصممة خصيصًا للأنظمة الهيدروليكية الصناعية كثيرة المتطلبات. تم وضع هذه الصمامات كنطاق رئيسي ضمن خط Atos الهيدروليكي، وتوفر تنظيمًا دقيقًا للغاية للضغط واستقرارًا استثنائيًا للنظام وسرعة استجابة ديناميكية. لقد تم تصميمها لحماية الدوائر الهيدروليكية من الضغط الزائد مع توفير عمليات ضبط سلسة ومستمرة للضغط في الآلات عالية الدقة-مثل معدات القولبة بالحقن، ومكابس تشكيل المعادن، ومناضد الاختبار الديناميكية، وأنظمة التشغيل الآلي للمعادن الثقيلة.
المواصفات الفنية
▔▔
| المعلمة التقنية | المواصفات / القيمة | ملاحظات / شروط الاختبار |
| الحد الأقصى لضغط التشغيل | ما يصل إلى 350 بار (5075 رطل لكل بوصة مربعة) | منافذ الضغط القياسية A، B، P |
| الحد الأقصى لضغط الخزان | ما يصل إلى 210 بار (3045 رطل لكل بوصة مربعة) | المنفذ T (تتوفر خيارات التصريف الخارجي) |
| الحد الأقصى لمعدل التدفق | 80 لتر/دقيقة إلى 650 لتر/دقيقة | يختلف حسب الحجم الاسمي (ISO 4401 الحجم 06 إلى 32) |
| نطاق درجة حرارة السوائل | -20 درجة مئوية إلى +80 درجة مئوية | أختام NBR القياسية (-20 إلى +120 درجة مئوية مع FKM) |
| نطاق لزوجة السوائل | 15 إلى 100 ملم2/ثانية | لزوجة التشغيل الموصى بها: من 25 إلى 50 مم2/ثانية |
| التباطؤ | أقل من 1.5% من الضغط الأقصى | نماذج متناسبة مع برنامج تشغيل رقمي |
| التكرار | أقل من 0.5% | أداء ثابت خلال الدورات الحرارية |
| وقت الاستجابة | 15 مللي ثانية إلى 45 مللي ثانية | يعتمد على حجم الصمام والإمداد التجريبي |
| فئة الحماية | IP65 / IP67 | تم تصنيف العلبة لمقاومة الغبار والماء |
خيارات التكوين
▔▔- الهيكل الميكانيكي:تصميمات -مباشرة للاستجابة السريعة عند التدفقات المنخفضة، أو تصميمات -مرحلة تشغيل تجريبية-لتعامل سلس مع الضغط في دوائر التدفق-العالية.
- أوضاع التحكم:تعديل المسمار يدويًا، أو التحكم النسبي في الملف اللولبي، أو الإلكترونيات الرقمية المدمجة مع خيارات ناقل المجال.
- أنظمة التغذية الراجعة:محرك بملف لولبي قياسي مفتوح-أو محرك بحلقة مغلقة-مزود بمحول ضغط مدمج لمراقبة الضغط وتصحيحه في الوقت الفعلي-.
- الأحجام الاسمية:تركيب اللوحة الفرعية مطابق للمعايير الدولية ISO 4401 بمقاسات 06 و10 و16 و25 و32.
- الواجهة والتركيب:تكوينات تركيب ساندويتش ذات حواف أو لوحة فرعية أو وحدات متوافقة مع المشعبات الهيدروليكية القياسية.
- التكوينات الكهربائية:محرك الملف اللولبي بتيار مستمر 24 فولت، أو الموصلات الكهربائية القياسية DIN 43650 7-، أو صناديق التشغيل الرقمية المدمجة مع واجهات IO-Link، أو CANopen، أو PROFIBUS.
المواد والمكونات الرئيسية
▔▔
- جسم الصمام:يوفر صب حديد الدكتايل عالي القوة- مقاومة عالية للتعب ومتانة ميكانيكية فائقة تحت نبضات الضغط العالي.
- بكرة الصمام الداخلي والقفاز:سبائك فولاذية صلبة، وأرضية دقيقة ومغطاة بطبقة دقيقة- لتقليل التسرب الداخلي وتوفير عمر خدمة طويل بشكل استثنائي.
- الربيع الرئيسي:فولاذ زنبركي من الفاناديوم-كروم عالي الجودة- مصمم لإرجاع القوة بشكل ثابت ومتانة الدورة العالية دون فقدان شد الزنبرك.
- نظام الختم:أختام NBR (النيتريل) القياسية للزيوت المعدنية القياسية؛ أختام FKM (Viton) الاختيارية المستخدمة خصيصًا للسوائل الاصطناعية أو درجات الحرارة المرتفعة أو سوائل إستر الفوسفات.
حماية التغليف والنقل
▔▔
- الحماية الفردية:يتم تنظيف كل وحدة صمام بالكامل، وتصريف السوائل -، وإغلاقها بالتفريغ -في كيس حاجز ضد التآكل-مقاوم للرطوبة-، وتعبئتها بمادة مجففة من هلام السيليكا.
- امتصاص الصدمات:ملفوف في -غلاف إسفنجي عالي الكثافة-مقولب خصيصًا لمنع الاهتزاز الميكانيكي وتلف العمود أثناء النقل لمسافات طويلة-.
- تثبيت:يتم تثبيتها داخل علب كرتون مموجة معززة-شديدة التحمل؛ يتم تأمين الوحدات الثقيلة مباشرة إلى الهياكل الخشبية المخصصة.
- الشحن بالجملة:تصدير-صناديق خشبية مدخنة أو منصات نقالة بلاستيكية -شديدة التحمل مع غلاف مطاطي، وأحزمة، وواقيات للحواف لضمان سلامة الشحن البحري والجوي.
Acom.pplicions
▔▔- آلات صب حقن البلاستيك:يتم تركيبه على خط المضخة الرئيسي لتنفيذ نظام التحكم في الضغط متعدد المراحل-، مما يضمن تثبيت الضغط بدقة-أثناء مرحلة الحقن ومنع تشوه القالب.
- آلات الضغط الهيدروليكي المعدنية:يعمل كصمام تنفيس أمان رئيسي ووحدة تنظيم الضغط في مكابس الختم والحدادة، مما يحمي الأسطوانات الهيدروليكية من ارتفاع الضغط المفاجئ أثناء التأثير الديناميكي.
- معدات صب الفولاذ المستمر:يعمل كمحدد دقيق للضغط التجريبي لأسطوانات التثبيت الهيدروليكية، مما يضمن التحكم الثابت في القوة في ظل بيئات التشغيل الحرارية المستمرة والقاسية.
- وحدات الطاقة الهيدروليكية للأدوات الآلية:يستخدم كصمام ضبط الضغط في المحطات الهيدروليكية المركزية للحفاظ على ضغط الدائرة التجريبية المستقر لتثبيت الأدوات وفهرسة الطاولة الدوارة.
نماذج ذات صلة
▔▔| رمز النموذج | يكتب | الحجم الاسمي | أقصى ضغط | معدل التدفق الأقصى |
| SP-عربة التسوق-10/350 | -صمام تنفيس يتم تشغيله بشكل مباشر | خرطوشة / حجم 10 | 350 بار | 80 لتر/دقيقة |
| ليم-1/350 | الطيار-عمل على تخفيف الضغط | ايزو 4401 الحجم 06 | 350 بار | 120 لتر/دقيقة |
| ليم-2/350 | صمام تخفيف-مرحلتين | ايزو 4401 مقاس 10 | 350 بار | 300 لتر/دقيقة |
| RHM-06/350 | صمام تخفيف مثبت على اللوحة الفرعية | ايزو 4401 مقاس 16 | 350 بار | 400 لتر/دقيقة |
| RZA-USA-350 | صمام الإغاثة النسبي | ايزو 4401 الحجم 06 | 350 بار | 100 لتر/دقيقة |
| ليمزا-A-2/350 | المرحلة الثانية النسبية-الإغاثة | ايزو 4401 مقاس 10 | 350 بار | 300 لتر/دقيقة |
| ليمزا-TER-3/350 | الإغاثة النسبية مع الاستشعار | ايزو 4401 مقاس 25 | 350 بار | 550 لتر/دقيقة |
التعليمات
▔▔سؤال: ما هو معدل نظافة السوائل المطلوب لصمامات Atos؟
الإجابة: تتطلب الصمامات القياسية -ذات التشغيل المباشر والصمامات الدليلية نظافة السوائل وفقًا لمعيار ISO 4406 فئة 20/18/15. بالنسبة لصمامات التنفيس التناسبية المزودة بإلكترونيات متكاملة، يكون مستوى الترشيح الأعلى وفقًا لفئة ISO 4406 18/16/13 (ترشيح . 10 ميكرون تقريبًا) إلزاميًا.
سؤال: ما هو نوع الزيت الهيدروليكي الذي يجب استخدامه مع هذه الصمامات؟
الإجابة: تعتبر الزيوت الهيدروليكية ذات الأساس المعدني-متوافقة مع DIN 51524 (أنواع HL أو HLP) قياسية. بالنسبة للسوائل المقاومة للماء-الجليكول أو الحرائق الاصطناعية-، حدد الصمامات التي تم تكوينها بأختام FKM.
سؤال: ما هي احتياطات التثبيت الرئيسية لصمامات التنفيس المثبتة على اللوحة الفرعية؟
الإجابة: تأكد من أن مستوى سطح اللوحة الفرعية المتصاعدة يتراوح بين 0.01 مم إلى 100 مم وأن تشطيب السطح هو Ra 0.8 ميكرون. قم بربط جميع مسامير التثبيت بشكل متساوٍ وفقًا لمواصفات عزم الدوران الموصى بها من قبل الشركة المصنعة.
اتصل بنا
▔▔تواصل معنا وسنتواصل معك سريعًا لتزويدك بمعلومات أكثر تخصيصًا.
نظرة عامة على المنتج

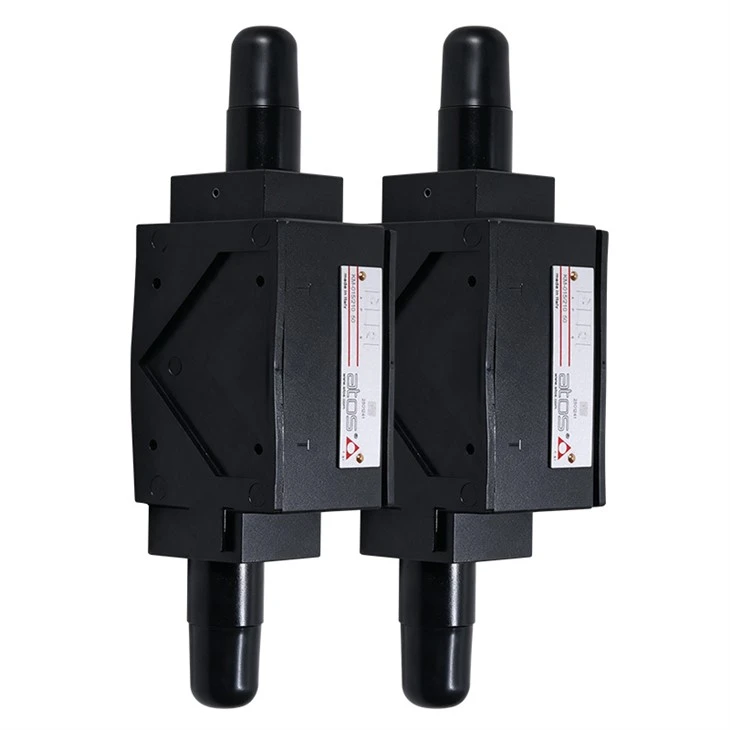

▔▔الأتوس KM-015-210عبارة عن صمام تخفيف ضغط معياري -عالي الأداء (لوحي-ساندويتش) مصمم للأنظمة الهيدروليكية الصناعية. بنيت لISO 4401 مقاس 10 (CETOP 05)معيار التركيب، فهو يوفر تحديدًا موثوقًا للضغط وحماية من الضغط الزائد في الدوائر الهيدروليكية بمعدلات تدفق تصل إلى 120 لترًا في الدقيقة.
المزايا الرئيسية
▔▔-
تصميم ساندويتش معياري:يتم تركيبه مباشرة أسفل صمامات الاتجاه القياسية ISO 4401-05، مما يوفر المساحة ويزيل الأنابيب الإضافية.
التحكم الدقيق في الضغط:آلية تعديل الضغط بسلاسة مع حماية قوية لجوز القفل.
قدرة التدفق والضغط العالية:يتعامل مع معدلات تدفق النظام تصل إلى120 لتر/دقيقةوتعديلات الضغط تصل إلى210 بار(مع أقصى ضغط تشغيل يصل إلى 315/350 بار).
موثوقية الدرجة الصناعية-:بنية شديدة التحمل-، ومقاومة عالية للصدمات الهيدروليكية، وعمر خدمة طويل في ظل دورات العمل -المستمرة الصعبة.
سهولة الصيانة والتحديث:تسمح البصمة القياسية بالاستبدال السلس والحد الأدنى من وقت التوقف عن العمل.
-
المواصفات الفنية
▔▔| المعلمة / الميزة | المواصفات الفنية |
| الشركة المصنعة | أتوس سبا (إيطاليا) |
| رمز النموذج | كم-015-210 |
| نوع الصمام | صمام تخفيف الضغط المعياري (لوحة الساندويتش) |
| واجهة التركيب | ايزو 4401 مقاس 10 / سيتوب 05 / NG10 |
| وظيفة الدائرة | الإغاثة على الخط P التفريغ إلى T (مرحلة واحدة) |
| معدل التدفق الأقصى | ما يصل إلى 120 لتر/دقيقة |
| أقصى ضغط التشغيل | ما يصل إلى 315 بار (النظام) |
| نطاق تعديل الضغط | 10 بار إلى 210 بار |
| نطاق درجة حرارة السوائل | -20 درجة إلى +60 درجة (أختام قياسية) / حتى +80 درجة (أختام FKM) |
| نطاق درجة الحرارة المحيطة | -20 درجة إلى +70 درجة |
| اللزوجة الموصى بها | 15 إلى 100 ملم²/ثانية (cSt) |
| فئة نظافة السوائل | ISO 4406 فئة 20/18/15 (أو NAS 1638 فئة 9 مع مرشح 25 ميكرومتر) |
| مادة الختم | NBR (قياسي / BUNA-N) أو FKM (فيتون - اختياري) |
| الوزن / الكتلة | حوالي. 2.5 كجم - 2.8 كجم |
| جهاز التكيف | برغي مزود بغطاء واقي وصامولة قفل (تتوفر عجلة يدوية اختيارية) |
التطبيقات
▔▔| قطاع التطبيقات | الآلات النموذجية | تفاصيل التطبيق والفوائد |
| تشغيل المعادن والضغط | المكابس الهيدروليكية، آلات الختم، معدات الثني | يمنع الضغط الزائد أثناء التثبيت الكامل-للشوط؛ يحمي الأسطوانات والمضخات الهيدروليكية. |
| صب البلاستيك والحقن | ماكينات القولبة بالحقن، ماكينات النفخ | ينظم قوة الحقن وضغط الإمساك الثانوي في مكدسات CETOP 05 المتعددة. |
| أدوات الآلات الصناعية | مخارط CNC، آلات الطحن، مراكز التصنيع | التحكم في ضغط الخط الرئيسي لوحدات الطاقة التي تغذي الطبطبات الهيدروليكية ومبدلات الأدوات والتركيبات. |
| البناء ومناولة المواد | وحدات الطاقة الهيدروليكية (HPUs)، الروافع، الرافعات المقصية | يعمل التركيب المعياري المدمج على تقليل وزن الأنابيب ومساحة البصمة مع توفير الأمان لتخفيف النظام. |
| الصلب والمعادن | مصانع الدرفلة، خطوط الصب المستمر | تضمن المقاومة العالية للصدمات التشغيل الثابت في ظل دورات التشغيل الحرارية المستمرة-الشديدة. |
نماذج ذات صلة
▔▔| الموديل/السلسلة | حجم ISO/الواجهة | نطاق الضغط (بار) | التدفق الأقصى (لتر/دقيقة) | وظيفة الدائرة |
| همب-011/210 | الحجم 06 (سيتوب 03) | ما يصل إلى 210 بار | 35 لتر/دقيقة | الإغاثة على الخط P |
| هم-011/210 | الحجم 06 (سيتوب 03) | ما يصل إلى 210 بار | 60 لتر/دقيقة | الإغاثة على الخط P |
| كم-011/100 | الحجم 10 (سيتوب 05) | ما يصل إلى 100 بار | 120 لتر/دقيقة | الإغاثة على الخط P |
| كم-011/210 | الحجم 10 (سيتوب 05) | ما يصل إلى 210 بار | 120 لتر/دقيقة | الإغاثة على الخط P |
| كم-011/350 | الحجم 10 (سيتوب 05) | ما يصل إلى 350 بار | 120 لتر/دقيقة | الإغاثة على الخط P |
| كم-012/210 | الحجم 10 (سيتوب 05) | ما يصل إلى 210 بار | 120 لتر/دقيقة | الإغاثة على السطر أ |
| كم-013/210 | الحجم 10 (سيتوب 05) | ما يصل إلى 210 بار | 120 لتر/دقيقة | الإغاثة على الخط B |
| كم-014/210 | الحجم 10 (سيتوب 05) | ما يصل إلى 210 بار | 120 لتر/دقيقة | تخفيف مزدوج على الخطين A وB |
| كم-015/210 | الحجم 10 (سيتوب 05) | ما يصل إلى 210 بار | 120 لتر/دقيقة | الإغاثة على الخط P مع التفريغ إلى T |
التعليمات
▔▔
س1: ما الذي يرمز إليه الرمز "KM-015-210" في تسميات Atos القياسية؟
إجابة:
كم:صمام تخفيف الضغط المعياري مقاس 10 (ISO 4401-05 / CETOP 05).
015:تكوين الصمام -لإجراء تنفيس أحادي المرحلة على تفريغ الخط P في الخط T.
210:الحد الأقصى لنطاق الإعداد القابل للتعديل يصل إلى 210 بار.
س 2: ما هو الفرق بين صمامات تخفيف سلسلة Atos HM وKM؟
إجابة: الفرق الأساسي يكمن في الحجم الاسمي وقدرة التدفق:
سلسلة HM / HMP: مصممة للتركيب وفقًا لمعايير ISO 06 / CETOP 03 (NG6) بمعدلات تدفق تصل إلى 35-60 لترًا/دقيقة.
سلسلة KM: مصممة للتركيب وفقًا لمعايير ISO 10 / CETOP 05 (NG10) بمعدلات تدفق تصل إلى 120 لترًا/دقيقة.
اتصل بنا
▔▔اطلب عرض أسعار اليوملضمان أداء النظام الهيدروليكي الخاص بك في أفضل حالاته باستخدام المكونات الأصلية من Yanhui Hydraulic.
